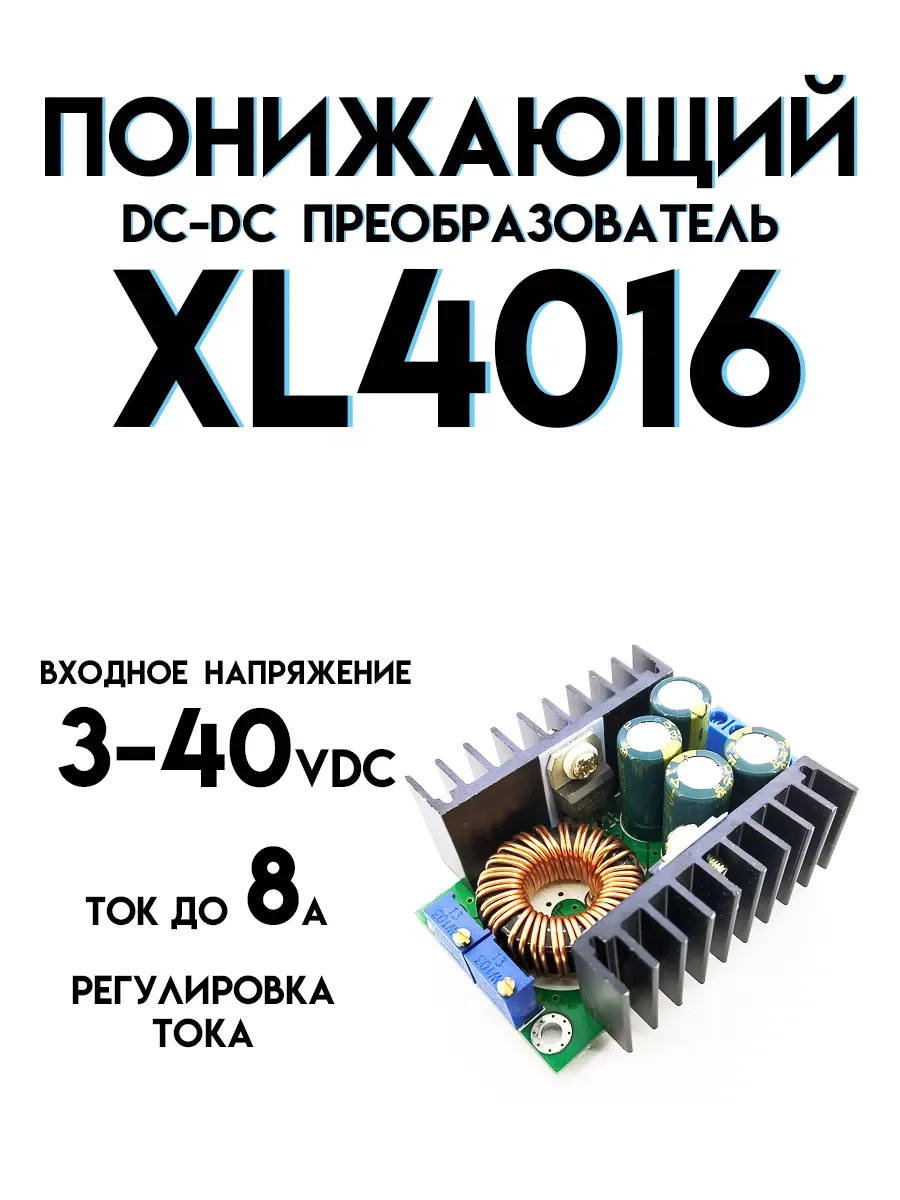

Понижающий модуль XL4016

Описание товара

Схема преобразователя способна нормально функционировать от любых сетевых адаптеров, блоков питания, или портативных батарейных источников электроэнергии с напряжением от +3.5В до +40В и током до 8-12А. Преобразователь XL4016 может вырабатывать выходное напряжение в пределах +1.25 ~ +35В, питать нагрузку максимальной мощностью 280Вт. Опорный вольтаж у микросхемы регулятора составляет 1.25В, которым ограничивается нижний порог доступного на выходе напряжения. Модуль оснащён двумя потенциометрами регулировки напряжения и ограничения тока, благодаря которым может быть успешно использован в роли мощного драйвера для светодиодного оборудования. Плата имеет двухсторонний монтаж электронных компонентов. Элементы силовой части, собранной по типовой схеме приложения из технической спецификации XL4016 без внешнего ТТЛ-сигнального управления, расположены с одной стороны. Одновременно с этим, токоограничивающий контур на сдвоенном ОУ LM358 и токоизмерительный шунт размещены на противоположной стороне. Для уверенной работоспособности с продолжительными 5-амперными и кратковременными 8-амперными нагрузками, чип XL4016E1 и сдвоенный диод Шоттки STPS2045CT дополнены массивными теплоотводящими радиаторами, надёжно закреплёнными по краям платы. В режимах пикового потребления тока от 5А до 8А, или при нагреве модуля выше 65°С, рекомендуется использование усиленного воздушного охлаждения. Отличительной чертой модуля понижающего преобразователя на чипе XL4016E1 является крайне малый уровень падения напряжения на выходе. Наименьшая разница между входом и выходом напряжения, без учёта подключаемой нагрузки, составляет не более 0.2В. В схеме платы DC-DC преобразователя нет контуров защиты, предотвращающих возможное повреждение чипа XL4016E1 от неправильного подключения полюсов входного напряжения. В микросхеме регулятора интегрированы защиты от перегрева, превышения допустимой силы тока, и короткого замыкания на выходе.

Характеристики

• _grouped[{'group': 'Габариты', 'options': [{'name': 'Длина упаковки', 'value': '5 см'}, {'name': 'Высота упаковки', 'value': '3 см'}, {'name': 'Ширина упаковки', 'value': '5 см'}]}]
• БрендSeverGate
• WB supplier_id4146645
• ПредметРадиодетали
• Название WBПонижающий модуль XL4016
• Категория WBЭлектроника
• Длина упаковки5 см
• Высота упаковки3 см
• Ширина упаковки5 см
